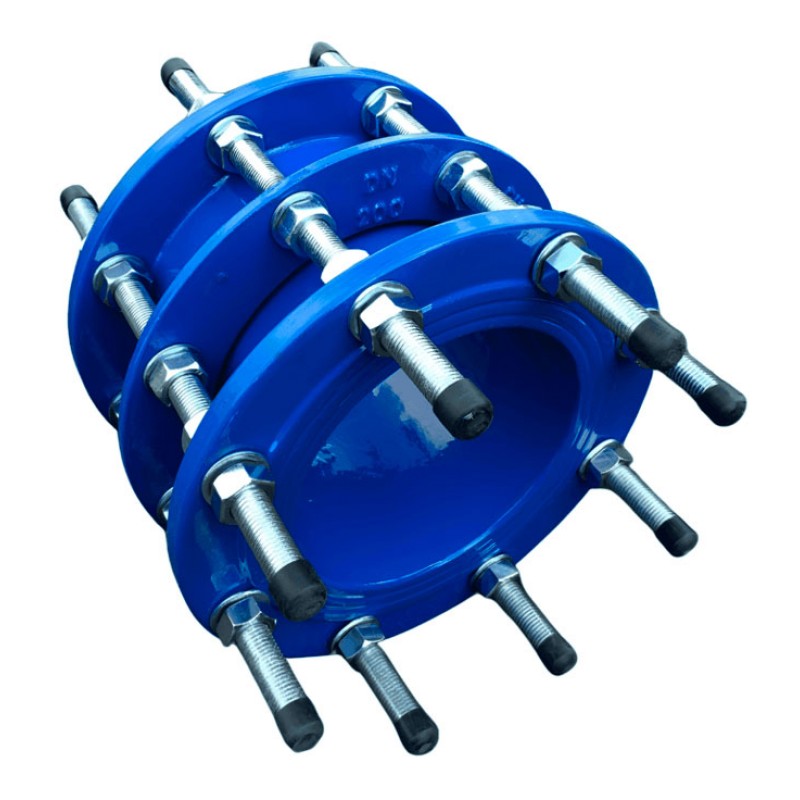

Демонтажная вставка Ду 500 Ру 10 купить

Демонтажная вставка — это регулируемый по длине фланцевый элемент трубопровода, который облегчает установку и снятие арматуры: задвижек, дисковых затворов, обратных клапанов, расходомеров и другого оборудования. Её также называют демонтажной муфтой.

Для чего она нужна

Представьте задвижку, установленную между двумя жёстко закреплёнными участками трубы. Даже после откручивания болтов вынуть её бывает трудно: фланцы плотно прилегают, прокладки прижаты, свободного места нет.

Демонтажная вставка позволяет после отключения и полного сброса давления уменьшить монтажную длину узла, создать зазор и снять оборудование без резки трубы.

Основные задачи

• упростить демонтаж арматуры для ремонта или замены;
• облегчить монтаж, подогнав расстояние между фланцами;
• компенсировать небольшие осевые отклонения монтажной длины в пределах паспортного хода.

Особенно полезна на больших диаметрах, где арматура тяжёлая, а сдвинуть трубопровод практически невозможно.

Как устроена

Типичная конструкция включает:

Телескопические части корпуса

Перемещаются относительно друг друга, изменяя длину

Эластомерное уплотнение

Обеспечивает герметичность подвижного соединения

Прижимное кольцо или фланец

Обжимает уплотнение

Присоединительные фланцы

Соединяют вставку с трубопроводом и арматурой

Шпильки и гайки

Фиксируют установленную длину; в стяжных конструкциях воспринимают осевые усилия в пределах расчётных характеристик

При монтаже выставляют нужную длину, затем затягивают уплотнение и крепёж по инструкции изготовителя. В работе вставка обычно зафиксирована.

Где устанавливается

Типичная схема:

Трубопровод → задвижка или затвор → демонтажная вставка → трубопровод

Часто применяется:

• на насосных станциях;
• в водопроводных камерах;
• на очистных сооружениях;
• в узлах учёта;
• на промышленных трубопроводах.
